Obejmy zaciskowe z zamknięciem przegubowym GBS są szczególnie
przydatne do mocowania przewodów elastycznych, z twardej gumy,
zbrojonych tworzywem lub stalą, pracujących w instalacjach próżniowych
lub ciśnieniowych. Obejmy wykonane są z taśmy o szerokościach 18, 20,
25, 30 mm jako jedno- lub wieloczęściowe. Taśma obejm posiada odgięte
ku górze brzegi, co zapobiega uszkodzeniu powierzchni mocowanego
przewodu przy napinaniu i dalszej pracy obejmy.
|
|
|

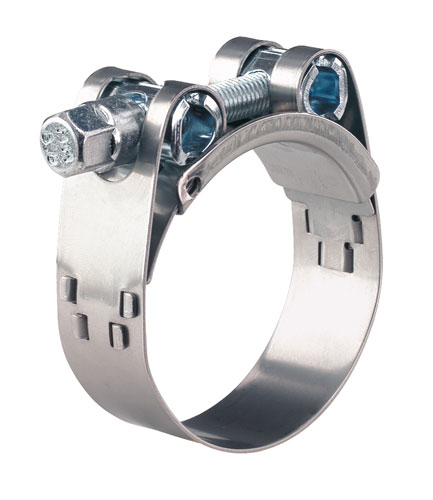

GBS M - jest najnowszą wersją obejm GBS. Obejmy tego typu różnią się
technicznie w znaczny sposób od dotychczas produkowanych obejm GBS i
GBS N. Obejmy GBS M są wykonywane z taśmy, która łączona jest nie po
przez zgrzewanie, lecz nitowanie tzn: przy pomocy specjalnie
uformowanych wąsów wsuwanych w otwory, a następnie mechanicznie
zaciskane. Druga różnica polega na odwrotnym niż w GBS N wywinięciu
luźnych końców taśmy. W obejmach GBS M końce taśmy są wywinięte do
środka, przez co w trakcie zakręcania obejmy na montowanym przewodzie
dodatkowo wzmacniana jest siła zacisku. |
|
Obejmy GBS M skręcane są śrubą z łbem sześciokątnym kutym łącznie z tulejką dystansową. Zestawienie wielkości wymiarowych obejm jednoczęściowych GBS M:
|
Obejmy
jednoczęściowe
|
Zakres
stosowania
|
Szerokość taśmy
|
Grubość taśmy
|
Śruba
|
Statyczny moment
dokręcający
|
|
mm
|
mm
|
W1
|
W2, W4, W5
|
Nm
|
|
OBEJMA GBS M 18/18
|
17-19
|
18
|
0,8
|
0,6
|
M6
|
8
|
|
OBEJMA GBS M 20/18
|
19-21
|
|
OBEJMA GBS M 22/18
|
21-23
|
|
OBEJMA GBS M 24/18
|
23-25
|
|
OBEJMA GBS M 26/18
|
25-27
|
|
OBEJMA GBS M 28/18
|
27-29
|
|
OBEJMA GBS M 30/18
|
29-31
|
|
OBEJMA GBS M 33/18
|
31-33
|
|
OBEJMA GBS M 36/18
|
34-37
|
|
OBEJMA GBS M 39/18
|
37-40
|
|
OBEJMA GBS M 42/18
|
40-43
|
|
OBEJMA GBS M 45/20
|
43-47
|
20
|
1
|
0,8
|
M7
|
10
|
|
OBEJMA GBS M 49/20
|
47-51
|
|
OBEJMA GBS M 53/20
|
51-55
|
|
OBEJMA GBS M 57/20
|
55-59
|
|
OBEJMA GBS M 61/20
|
59-63
|
|
OBEJMA GBS M 66/20
|
63-68
|
|
OBEJMA GBS M 71/25
|
68-73
|
25
|
1
|
1
|
M8
|
20
|
|
OBEJMA GBS M 76/25
|
73-79
|
|
OBEJMA GBS M 82/25
|
79-85
|
|
OBEJMA GBS M 88/25
|
85-91
|
|
OBEJMA GBS M 94/25
|
91-97
|
|
OBEJMA GBS M 101/25
|
97-104
|
|
OBEJMA GBS M 108/25
|
104-112
|
|
OBEJMA GBS M 117/25
|
112-121
|
|
OBEJMA GBS M 126/25
|
121-130
|
|
OBEJMA GBS M 135/30
|
130-140
|
30
|
1,25
|
1
|
M10
|
25
|
|
OBEJMA GBS M 145/30
|
140-150
|
|
OBEJMA GBS M 156/30
|
150-162
|
|
OBEJMA GBS M 168/30
|
162-174
|
|
OBEJMA GBS M 181/30
|
174-187
|
|
OBEJMA GBS M 194/30
|
187-200
|
|
OBEJMA GBS M 207/30
|
200-213
|
|
OBEJMA GBS M 220/30
|
213-226
|
|
OBEJMA GBS M 233/30
|
226-239
|
|
OBEJMA GBS M 246/30
|
239-252
|
|
