Nazwa/opis skrócony: |

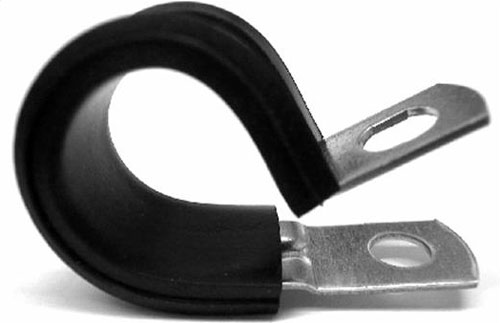

RS, RSGU, RLGU - obejmy mocujące |
kod/typ/model: |
RS, RSGU, RL |
Producent: |
NORMA |
Parametry: |
|
Opis: |
Program produkcji tych obejm zawiera trzy typy wyrobów: RS 0, RS 1
oraz RS 2, które umożliwiają różne sposoby mocowania rur, kabli,
przewodów sztywnych, elastycznych itp. Obejmy mocujące tego typu
wykonywane są z taśm o pięciu szerokościach: 9, 12, 15, 20 i 25 mm.
Obejmy typu RS i RSGU posiadają na końcach nakładki wzmacniające.
|
profil typu b- B- szerokość taśmy obejmy
- b1- szerokość
- s2- grubość materiału
|
| B |
b1 |
s2 |
| 9 |
12,5 |
1 |
| 12 |
15 |
1,2 |
| 15 |
18,5 |
1,5 |
| 20 |
25 |
2 |
| 25 |
31 |
3 |
ZESTAWIENIE WIELKOŚCI WYMIAROWYCH
|
B
|
b1
|
d
|
h1
|
h1
|
I
|
s
|
s
|
S2
|
Najmniejsza
możliwa średnica Ø *
|
Oznaczenie
zamówienia
|
|
z GU **
|
bez GU **
|
W 1
|
W 5
|
|
9
|
12,5
|
4,3 (M 4)
|
5,7 + Ø /2
|
4,7 + Ø/2
|
3,8
|
0,4
|
0,4
|
1
|
5
|
RS 0.Ø/9
|
|
RS 1.Ø/9
|
|
RS 2.Ø/9
|
|
4
|
RSGU 0.Ø/9
|
|
RSGU 1.Ø/9
|
|
RSGU 2.Ø/9
|
|
12
|
15
|
5,3 (M 5)
|
8 + Ø/2
|
6,8 + Ø/2
|
5
|
0,5
|
0,5
|
1,2
|
5
|
RS 0.Ø/12
|
|
RS 1.Ø/12
|
|
RS 2.Ø/12
|
|
4
|
RSGU 0.Ø/12
|
|
|
RSGU 1.Ø/12
|
|
|
RSGU 2.Ø/12
|
|
12
|
15
|
6,4 (M6)
|
8 + Ø/2
|
-
|
5
|
0,5
|
-
|
|
5
|
RLGU 1.Ø/12
|
|
15
|
18,5
|
6,4 (M 6)
|
11,2 + Ø/2
|
9,7 + Ø/2
|
6
|
....Ø 14 = 0,6 od Ø 15 = 0,8
|
0,8
|
1,5
|
8
|
RS 0.Ø/15
|
|
RS 1.Ø/15
|
|
RS 2.Ø/15
|
|
5
|
RSGU 0.Ø/15
|
|
RSGU 1.Ø/15
|
|
RSGU 2.Ø/15
|
|
20
|
25
|
8,4 (M 8)
|
14,5 + Ø/2
|
12,5 + Ø/2
|
8,5
|
....Ø 25 = 0,8 od Ø 26 = 1,0
|
1,25
|
2
|
15
|
RS 0.Ø/20
|
|
RS 1.Ø/20
|
|
RS 2.Ø/20
|
|
10
|
RSGU 0.Ø/20
|
|
RSGU 1.Ø/20
|
|
RSGU 2.Ø/20
|
|
25
|
31
|
10,5 (M 10)
|
17,5 + Ø/2
|
14,5 + Ø/2
|
10
|
....Ø 49 = 1,0 od Ø 50 = 1,25
|
1,25
|
3
|
20
|
RS 0.Ø/25
|
|
RS 1.Ø/25
|
|
RS 2.Ø/25
|
|
15
|
RSGU 0.Ø/25
|
|
RSGU 1.Ø/25
|
|
RSGU 2.Ø/25
|
Informacja dotycząca właściwości profili gumowych
|
Właściwości
|
Polichloropren
|
Silikon
|
EPDM
|
|
wytrzymałość na rozciąganie n/mm2
|
10
|
8,5
|
7
|
|
wydłużenie w %
|
200
|
420
|
350
|
|
twardość Shorea A
|
70(+/-5)
|
70(+/-5)
|
65(+/-5)
|
|
zakres temperatur ° C
|
-35 do + 100
|
-35 do +100
|
-35 do + 100
|
|
odporność na warunki atm. i ozon
|
bardzo dobra
|
dobra
|
bardzo dobra
|
|
odporność na starzenie
|
bardzo dobra
|
bardzo dobra
|
bardzo dobra
|
|
odporność
na media:
|
|
|
|
|
benzyna
|
przeciętna
|
przeciętna
|
niewystarczająca
|
|
oleje i tłuszcze
|
dobra
|
dobra
|
niewystarczająca
|
|
alkohole
|
dobra
|
dobra
|
dobra
|
|
kwasy
|
dobra
|
przeciętna
|
dobra
|
|
zasady
|
dobra
|
przeciętna
|
dobra
|
|
|
|
