Mocowania wentylacyjno - klimatyzacyjne URF i URFGU:
|
-
Uchwyty mocujące rury i przewody wentylacyjno – klimatyzacyjne do ścian i konstrukcji stalowych
-
Dzięki zastosowaniu dwóch śrub ściskających uzyskujemy dużą tolerancję dopasowania uchwytu do obwodu stosowanej rury,
-
Osobny element kontrujący w taśmie zabezpiecza śrubę przed poluzowaniem
się śrub na skutek drgań i wstrząsów elementu podwieszanego,
-
Do łączenia obu połówek uchwytów stosujemy śruby M6 z łbem sześciokątnym i nacięciem krzyżakowym,
-
Obejmy z połączeniem gwintowym M8 zaprasowane do taśmy.
|
|
Wprowadzenie obejmy typu: URF i URFGU, na
rynek poprzedzone było szeregiem prób i badań we współpracy z Wydziałem
Odlewnictwa AGH w Krakowie, co pozwoliło na wykreowanie najlepszego i
najbardziej wytrzymałego rozwiązania mocowania. Ostateczna analiza
wytrzymałości wykazała, iż obejmy wytrzymują obciążenie 480 kg. Uchwyty
poddano badaniom wytrzymałościowym zgodnym z PN-91/H-04310. |
|
Ostateczny wynik wytrzymałości osiągnięto
dzięki zastosowaniu połączenia nakrętka M8 – taśma, które to elementy
zintegrowane są ze sobą poprzez zaprasowanie. |
URF – uchwyty do rur wentylacyjnych bez wkładki gumowej
|
Uchwyty bez gumy
|
Ø nominalne
|
Szerokość taśmy
|
Grubość taśmy
|
|
( mm )
|
( mm )
|
( mm )
|
|
OBEJMA URF D80-25 Ø 82
|
77 – 88
|
25
|
1,25
|
|
OBEJMA URF D100-25 Ø 102
|
97 – 107
|
|
OBEJMA URF D125-25 Ø 127
|
122 – 132
|
|
OBEJMA URF D160-25 Ø 162
|
157 – 167
|
|
OBEJMA URF D200-25 Ø 202
|
197 – 208
|
|
OBEJMA URF D250-25 Ø 252
|
245 – 259
|
|
OBEJMA URF D315-25 Ø 317
|
309 – 324
|
|
OBEJMA URF D365-25 Ø 367
|
360 – 375
|
|
OBEJMA URF D400-25 Ø 402
|
392 – 414
|
|
OBEJMA URF D450-25 Ø 452
|
442 – 464
|
|
OBEJMA URF D500-25 Ø 502
|
492 – 512
|
|
OBEJMA URF D560-25 Ø 562
|
552 – 572
|
|
OBEJMA URF D630-25 Ø 632
|
622 – 642
|

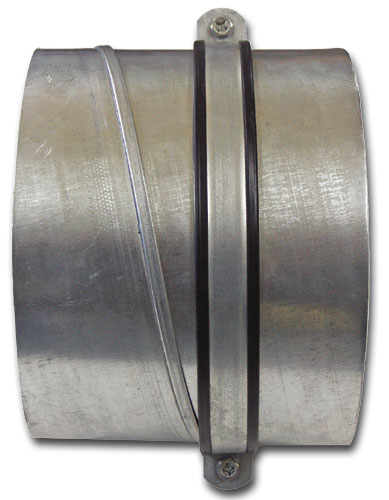

URFGU – uchwyty do rur wentylacyjnych z wkładką gumową EPDM
|
Uchwyty z gumą
|
Ø nominalne
|
Szerokość taśmy
|
Grubość taśmy
|
|
( mm )
|
( mm )
|
( mm )
|
|
OBEJMA URFGU D80-25 Ø 82
|
78-88
|
25
|
1,25
|
|
OBEJMA URFGU D100-25 Ø 102
|
98 -106
|
|
OBEJMA URFGU D125-25 Ø 127
|
123 -132
|
|
OBEJMA URFGU D160-25 Ø 162
|
157 – 166
|
|
OBEJMA URFGU D200-25 Ø 202
|
197 – 207
|
|
OBEJMA URFGU D250-25 Ø 252
|
247 – 257
|
|
OBEJMA URFGU D315-25 Ø 317
|
310 – 325
|
|
OBEJMA URFGU D365-25 Ø 367
|
355 – 375
|
|
OBEJMA URFGU D400-25 Ø 402
|
390 – 412
|
|
OBEJMA URFGU D450-25 Ø 452
|
442 – 462
|
|
OBEJMA URFGU D500-25 Ø 502
|
490 – 510
|
|
OBEJMA URFGU D560-25 Ø 562
|
550 – 574
|
|
OBEJMA URFGU D630-25 Ø 632
|
620 – 644
|
Oferta nie przewiduje sprzedaży uchwytów z kołkiem. Uchwyty w wykonaniu materiałowym stal alu-cynkowa. |
